Az acél zsaluzat -résgépek szállítójaként gyakran megkérdeznek ezeknek a gépeknek a kulcsfontosságú elemeit és az anyagokból készült anyagokat. Az acél zsaluzat készítéséhez használt anyagok megértése elengedhetetlen annak minőségének, tartósságának és teljesítményének felméréséhez. Ebben a blogbejegyzésben belemerülök a fő anyagokba, amelyek alkotják az acél zsaluzat -résgép kulcsfontosságú elemeit.
Szerkezeti keret
Az acél zsaluzat -résgép szerkezeti kerete biztosítja az összes többi alkatrész alapját és támogatását. Elég robusztusnak kell lennie ahhoz, hogy ellenálljon a rés folyamata során generált erőknek. A szerkezeti keret általában nagy szilárdságú acélból készül.
A magas szilárdsági acél kiváló választás a keret számára, kiváló mechanikai tulajdonságai miatt. Magas hozamszilárdsága van, ami azt jelenti, hogy képes ellenállni a szignifikáns stressznek állandó deformáció nélkül. Ez elengedhetetlen, mivel a gép folyamatos rezgéseket és erőket tapasztal, miközben a réseket acél formákban vágja. Ezenkívül a nagy szilárdságú acél jó keménységet kínál, amely lehetővé teszi az energiát az ütközés során, megakadályozva a keret repedését vagy megszakadását.
A kerethez használt acél gyakran forró. A forró - hengerelt acélt úgy állítják elő, hogy az acélt az átkristályosítási hőmérséklete fölött melegítik, majd a kívánt alakba gördítik. Ez a folyamat egységesebb gabonaszerkezetű anyagot eredményez, amely javítja erősségét és rugalmasságát. A keretet általában az acélszakaszok hegesztésével készítik, merev és stabil szerkezetet hozva létre.
Vágószerszámok
A vágószerszámok az acél zsaluzat -résgép egyik legkritikusabb alkotóeleme. Felelősek az acél zenekarban lévő résidők létrehozásáért. A karbid az elsődleges anyag, amelyet ezen szerszámok vágóéleihez használnak.
A karbid egy kompozit anyag, amely volfrám -karbid részecskékből áll, amelyeket egy fémes kötőanyag, általában kobalt tart össze. A volfrám -karbid rendkívül nehéz, olyan keménységgel, amely megközelíti a gyémántját. Ez a keménység lehetővé teszi a vágószerszámok számára, hogy fenntartsák élességüket, még akkor is, ha a kemény acél anyagokat átvágják. Kiváló kopásállóságot is biztosít, ami azt jelenti, hogy az eszközök hosszú ideig használhatók, jelentős lebomlás nélkül.
A karbid magas hőállósága egy másik fontos tulajdonság. A rés folyamata során nagy mennyiségű hőt generálnak a vágószerszám és az acél zenekar közötti súrlódás miatt. A karbid képes ellenállni ezeknek a magas hőmérsékleteknek anélkül, hogy elveszíti keménységét vagy alakját, biztosítva a következetes vágási teljesítményt. A vágószerszámokat gyakran további anyagok, például titán -nitrid (TIN) vagy titán -alumínium -nitrid (TIALN) bevonják, hogy tovább javítsák kopásállóságukat és csökkentsék a súrlódást.
Orsók
Az acél zsaluzat -réselő orsók felelősek a vágószerszámok nagy sebességgel történő forgatásáért. Olyan anyagokból kell készíteni, amelyek képesek ellenállni a magas forgási erőknek és fenntartani a pontos igazítást. Az ötvözött acélt általában az orsókhoz használják.
Az Alloy Steel egy olyan típusú acél, amelyet más elemekkel, például króm, nikkel és molibdén, ötvöztek, annak mechanikai tulajdonságainak javítása érdekében. Ezek az ötvöző elemek javítják az acél erejét, keménységét és keménységét. Az ötvözött acélból készült orsók képesek kezelni a résműveléshez szükséges nagy nyomatékot és forgási sebességet.
Az orsó felületének felülete szintén döntő jelentőségű. A sima felületi kivitel csökkenti az orsó és a csapágyak közötti súrlódást, ami elősegíti a hőtermelés és a kopás minimalizálását. Az orsókat gyakran hővel kezelik, hogy tovább javítsák keménységüket és kopásállóságukat. A hőkezelési folyamatok, például a kioltás és a edzés, átalakíthatják az ötvözött acél mikroszerkezetét, így a nagy teljesítményű alkalmazásokhoz megfelelőbbek.
Meghajtó rendszer alkatrészei
Az acél zsaluzat -vágógép hajtórendszere olyan alkatrészeket tartalmaz, mint a motorok, övek és fogaskerekek. Különböző anyagokat használnak ezekhez az alkatrészek mindegyikéhez, sajátos követelményeik alapján.
A motorok esetében az állórész és a forgórész magjai általában elektromos acélból készülnek. Az elektromos acél, más néven szilícium acél, úgy tervezték, hogy alacsony elektromos veszteségekkel járjon. Amikor egy elektromos áram áthalad a motoros tekercseken, akkor mágneses mezőt hoz létre, amely a forgórész forgását okozza. Az elektromos acél elősegíti az örvényáramok és a hiszterézis miatti energiaveszteségek minimalizálását, így a motor hatékonyabbá válik.
A meghajtórendszerben használt övek általában gumiból vagy szintetikus anyagokból készülnek. A gumi övek jó rugalmasságot és tapadást kínálnak, amely lehetővé teszi számukra, hogy simán átvihetik az energiát a motor és a többi alkatrész között. A szintetikus anyagokat, például a poliuretánt is használják övekhez, mivel jobb kopásállóságot biztosítanak és képesek ellenállni a magasabb hőmérsékleteknek.
A fogaskerekek a meghajtórendszer nélkülözhetetlen részét képezik, és általában tokból készültek. Case - Az edzett acél egy olyan típusú acél, amelynek kemény külső rétege (a tok) és a kemény belső maggal rendelkezik. Ezt egy olyan carburizálásnak nevezett eljárás éri el, ahol a szén diffundálódik az acél felületébe, majd oltás és edzés. A kemény tok jó kopásállóságot biztosít, míg a kemény mag lehetővé teszi a fogaskerekek számára, hogy ellenálljanak a nagy terheléseknek és feszültségeknek a működés közben.
Vezérlőrendszer -összetevők
Az acél zsaluzat -résgép vezérlőrendszere felelős a gép sebességének, adagolási sebességének és egyéb paramétereinek szabályozásáért. Az elektronikus alkatrészeket, például a nyomtatott áramköri táblákat (PCB), az érzékelőket és a vezérlőket használják a vezérlő rendszerben.
A PCB -k szubsztrát anyagból készülnek, általában üvegszálas, megerősített epoxi -gyantából. Ez az anyag jó elektromos szigetelést és mechanikai támogatást biztosít a táblára szerelt elektronikus alkatrészek számára. Könnyű és jó dimenziós stabilitással rendelkezik, ami fontos az elektronikus áramkörök megfelelő működésének biztosításához.
Az érzékelőket a gép különféle paramétereinek megfigyelésére használják, például a vágószerszám helyzetét, az orsó sebességét és az alkatrészek hőmérsékletét. Különböző típusú érzékelőket használnak, és funkciótól függően különféle anyagokból készülnek. Például az induktív érzékelők, amelyeket a fém tárgyak jelenlétének észlelésére használnak, gyakran rézhuzalból készült tekercs van egy ferritmag körül.
A vezérlőket, például a programozható logikai vezérlőket (PLC -k) használják az érzékelőkből származó adatok feldolgozására, és parancsokat küldenek a gép különböző alkotóelemeire. Ezek a vezérlők integrált áramkörökből és más elektronikus alkatrészekből készülnek, amelyek műanyagból vagy fémből készült védőszekrényben vannak elhelyezve.
Kenési rendszer alkatrészei
A kenési rendszer fontos a súrlódás és a mozgó alkatrészek közötti kopás csökkentése érdekében az acél zenekar -résgépben. A kenőrendszer csövei és szerelvényei általában rozsdamentes acélból vagy sárgarézből készülnek.
A rozsdamentes acél korrózióálló képessége miatt népszerű választás. A gépben használt kenőanyagok különféle vegyi anyagokat tartalmazhatnak, amelyek korrózióját okozhatják a szokásos acélban. A rozsdamentes acél krómtartalmával passzív oxidréteget képez a felületén, amely megvédi azt a korróziótól. Jó erőt és tartósságot is kínál, így alkalmassá teszi a kenőanyag -áramlás nyomásának ellen.
A sárgaréz egy másik anyag, amelyet a kenési rendszer alkatrészeihez használnak. A sárgaréz réz és cink ötvözete, és jó megmunkálhatósága, amely lehetővé teszi, hogy könnyen összetett formákká alakuljon. Kiváló korrózióállósággal is rendelkezik számos környezetben, és jó hővezető képességet biztosít, ami elősegíti a mozgó alkatrészek által generált hő eloszlását.
Összegezve, egy acél zsaluzat -réselőgép különféle alkatrészekből áll, amelyek mindegyike egyedi tulajdonságaikhoz választott specifikus anyagokból készül. A nagy szilárdsági acélkeret stabilitást biztosít, a karbidvágó szerszámok kiváló vágási teljesítményt nyújtanak, és az ötvözött acélorsói biztosítják a pontos forgást. A többi alkatrészt, például a meghajtórendszerben, a vezérlőrendszerben és a kenési rendszerben, szintén gondosan megtervezik a megfelelő anyagokkal, hogy biztosítsák a gép általános teljesítményét és megbízhatóságát.

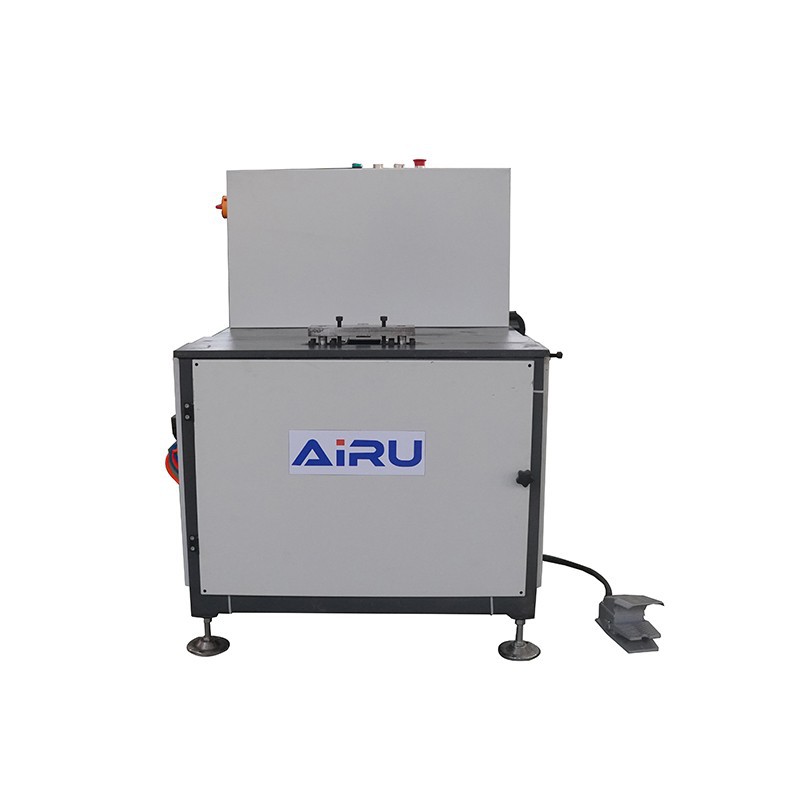

Ha egy acél zenekar -résgéppel foglalkozik, akkor számos nagy minőségű gépet kínálunk. Megnézheti a miTeljesen automatikus zsaluzat résgép,Egyetlen - fej alumínium zsaluzat marógép, ésAcél zenekar marógép- Mindig készen állunk arra, hogy segítsen Önnek az Ön igényeiben. Ha bármilyen kérdése van, vagy érdekel egy gép vásárlása, kérjük, vegye fel velünk a kapcsolatot egy részletes megbeszéléssel és tárgyalásokkal.
Referenciák
- ASM kézikönyv 1. kötet: Tulajdonságok és kiválasztás: vasalók, acélok és nagy teljesítményötvözetek
- Gyártásmérnöki és technológia: Serope Kalpakjian és Steven R. Schmid
- Gerald Boothroyd és Peter Dewhurst megmunkálási alapjai
